ZH45(X)隔绝式化学氧自救器




1. 产品简介

ZH45(X)隔绝式化学氧自救器是湖南煤矿安全装备有限公司自主研制的具有信息管理功能的隔绝式化学氧自救器,当煤矿或非煤矿山井下发生煤与瓦斯突出、爆炸、火灾或巷道堵塞等灾害,造成环境中缺氧或出现有毒、有害气体危及下井人员生命时,及时佩戴本产品能使佩戴者安全撤离灾区。本产品也可用于其它环境空气发生有毒、有害气体污染及缺氧窒息性灾害时,供遇险人员佩戴逃生或待救时使用。
本产品可配备无源信息模块,在与本公司生产的 CLF100Wb 智能矿灯充电架或自救器信息采集终端配套使用时,可对本产品的制造信息及用户使用信息进行智能管理。

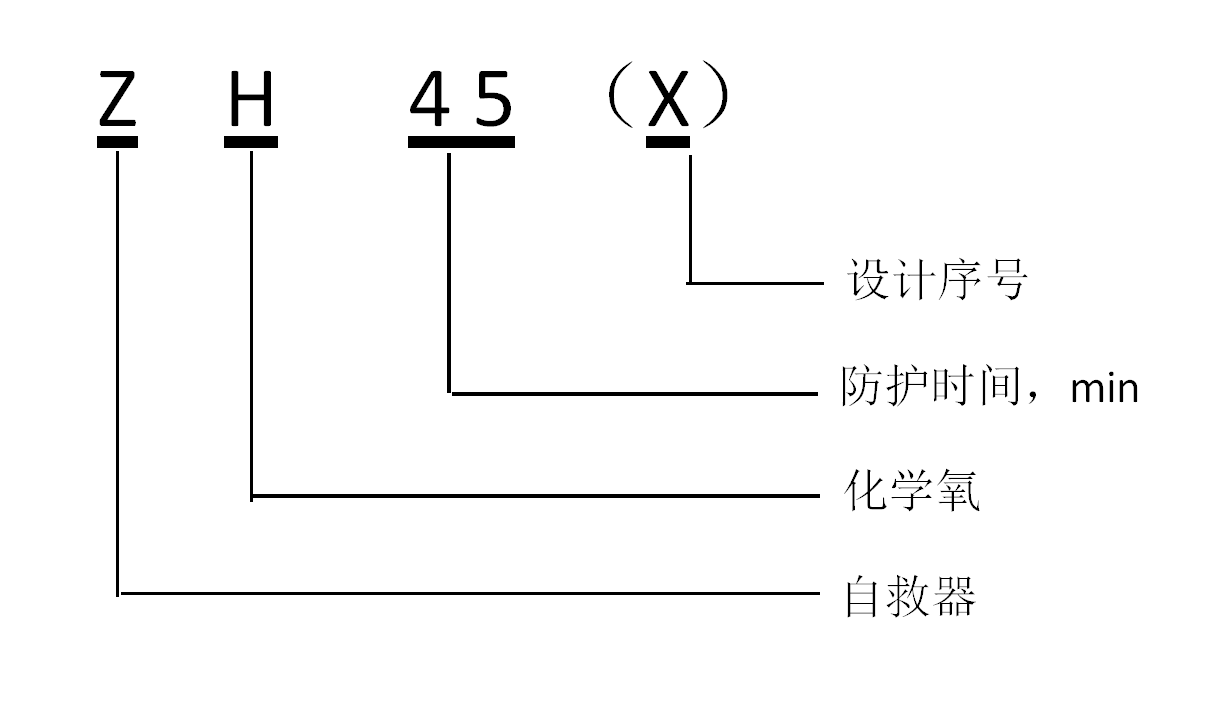

2. 产品型号

□主要参数


1. 产品额定防护时间

1.1 大劳动强度时≥45min
1.2 静坐时≥180min

2. 产品质量

携带质量≤1.62kg 佩戴质量≤1.42kg

3. 产品外形尺寸

126×68×230 mm

4. 自救器有效期:自救器有效期为 3 年。



□ 产品结构

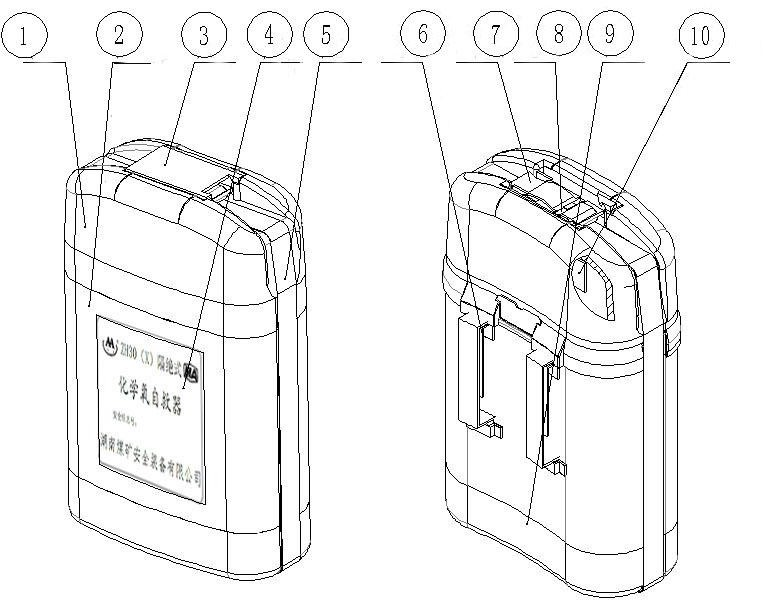

产品结构图

① 上外壳 ② 自救器主体 ③ 扳手防护盖 ④ 铭牌 ⑤ 锁口带
⑥ 腰带挂板 ⑦ 锁口带扳手 ⑧ 封印条 ⑨下外壳 ⑩ 信息模块

产品呼吸系统图

⑪ 红色短带 ⑫ 初期供氧装置 ⑬ 鼻夹 ⑭ 调节扣 ⑮ 口具塞 ⑯ 牙垫 ⑰ 口具片 ⑱ 呼吸软管 ⑲ 脖带 ⑳ 降温网
○ 21 启动装置拉绳   ○22 启动管   ○23 生氧药剂   ○24 排气阀   ○25 气囊


□ 工作原理


本产品采用往复式闭路呼吸系统结构,人体呼出的气体(含水汽和二氧化碳) 经呼吸软管进入自救器主体,与自救器主体中的生氧药剂发生反应产生氧气,氧气进入气囊贮存起来;吸气时气囊中的氧气经自救器主体、呼吸软管,进入人体肺部,完成一次呼吸循环。本产品在佩戴使用时人体呼吸系统与外界环境完全隔绝。

呼气路径:人体呼气→呼吸软管→自救器主体→气囊吸气路径:气囊→自救器主体→呼吸软管→人体肺部
当生氧药剂产生的氧气超出人体的耗氧量时,气囊内压力逐渐增大,达到排气阀排气压力时,排气阀的阀门自动打开,排出多余气体,保证呼吸正常进行; 当气囊内压力小于排气压力时,排气阀的阀门自动关闭。

□ 使用方法


本产品佩戴动作图解

1. 携带方式

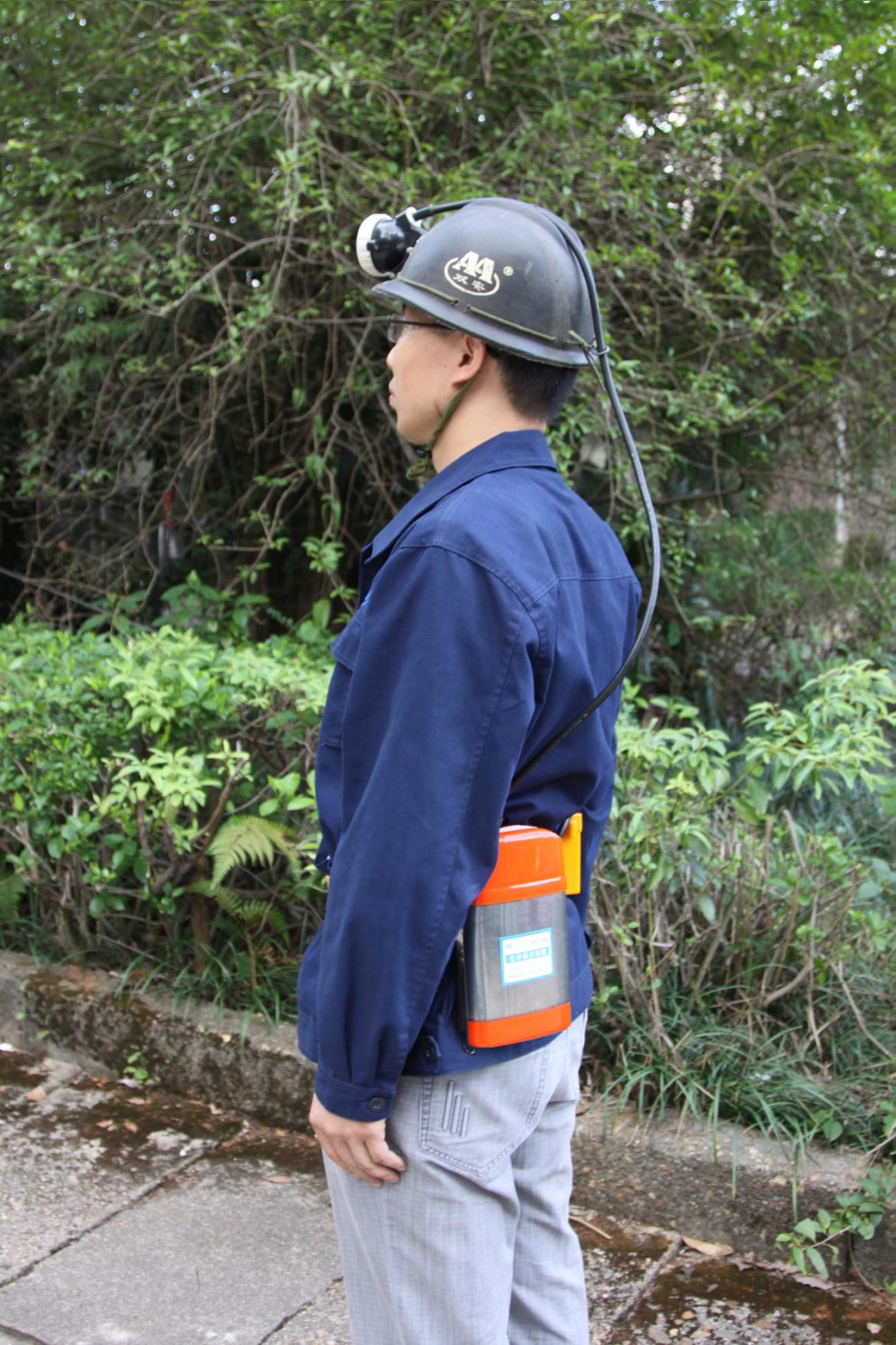

将腰带穿过腰带挂板⑥,并将本产品佩带在腰侧,系好腰带(见图 1)。


图 1


2. 拆卸锁口带

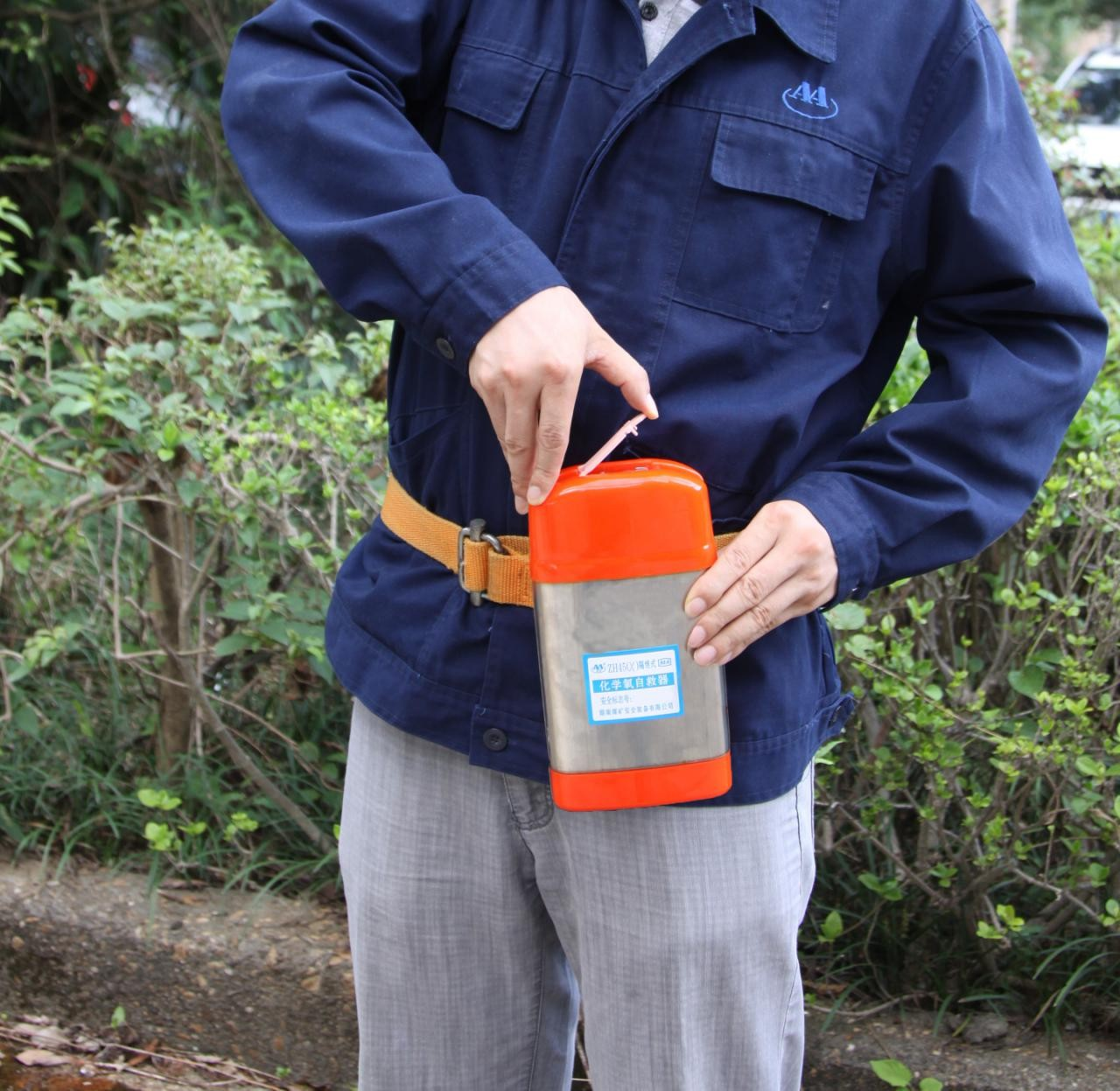

佩戴使用时将本产品转到身体前合适位置,用拇指扳开扳手防护盖③后将其丢弃(见图 2),再往上扳动锁口带扳手⑦至封印条⑧断开,然后往上扯动锁口带

扳手⑦使锁口带⑤分离,扔掉锁口带⑤(见图 3)。



图 2 图 3

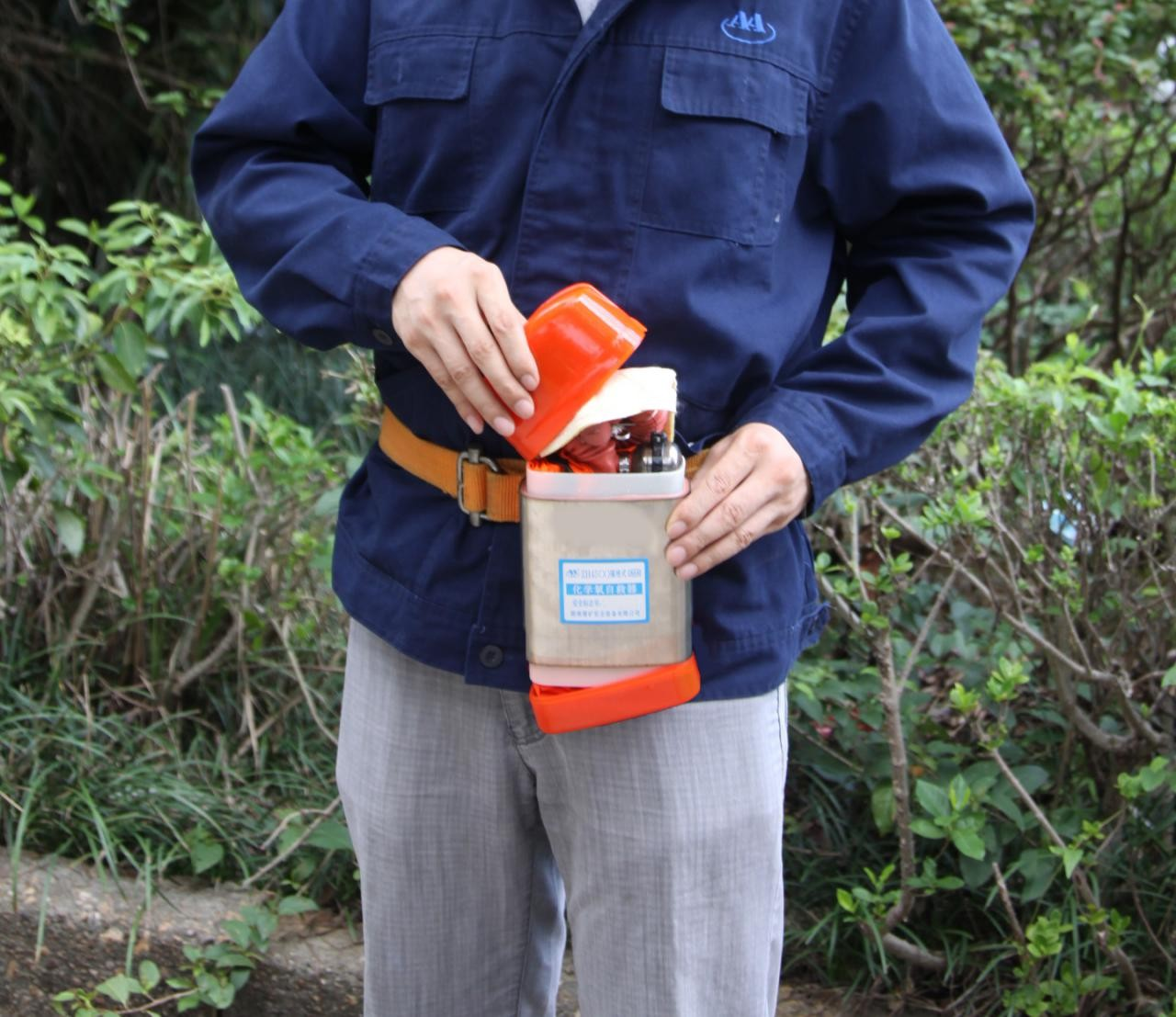

3. 拆除上、下外壳

一只手侧向抓住自救器主体②(见图 4),另一只手拆除上、下外壳并迅速丢弃(见图 5)。


图 4 图 5

4. 佩戴自救器主体

4.1 套上脖带

从腰带上取出自救器主体②,将脖带⑲套在脖子上(见图 6)。



图 6

4.2 启动初期供氧装置

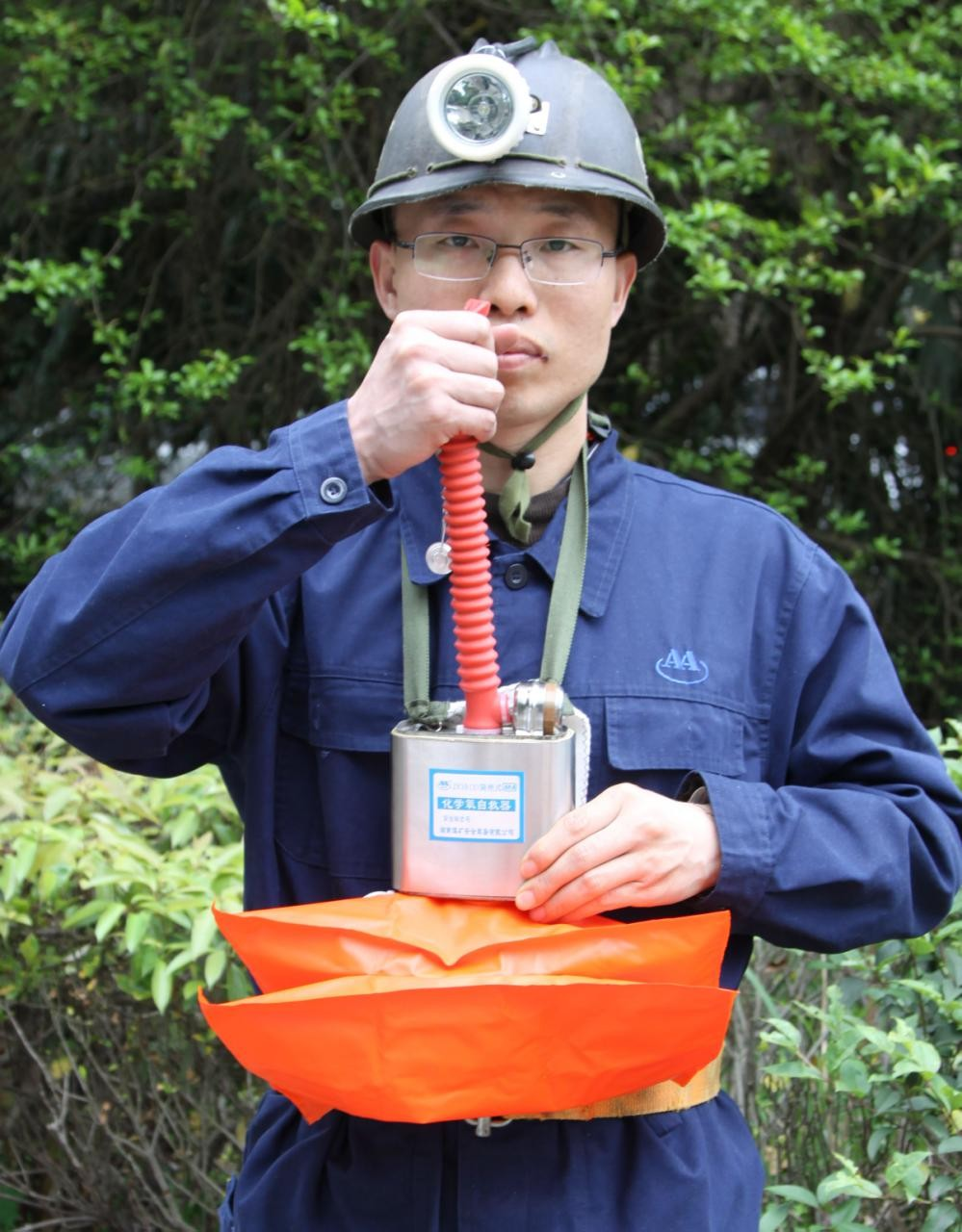

一只手抓住自救器主体②,另一只手抓住呼吸软管⑱口具部分向上拉扯使初期供氧装置启动管○22 断裂,初期供氧装置⑫自动向气囊○25 内释放氧气并使气囊○25 鼓起(见图 7)。(启动初期供氧装置⑫时,万一初期供氧装置⑫失灵,气囊○25 鼓不起来,不要惊慌,只需拨掉口具塞⑮通过呼吸软管⑱向气囊○25 内连续呼气人为地使气囊○25 鼓起即可)。

图 7

4.3 戴好口具

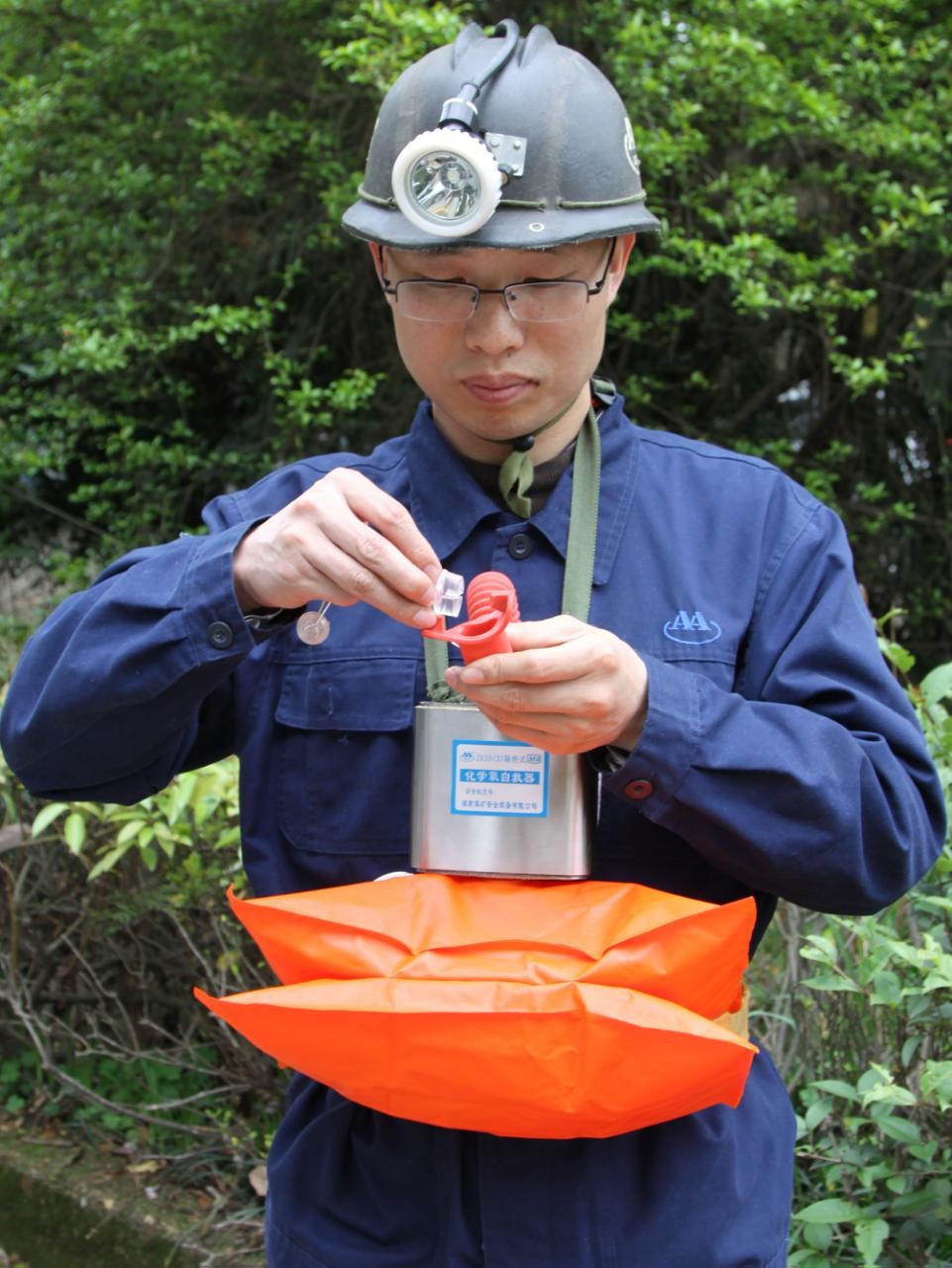

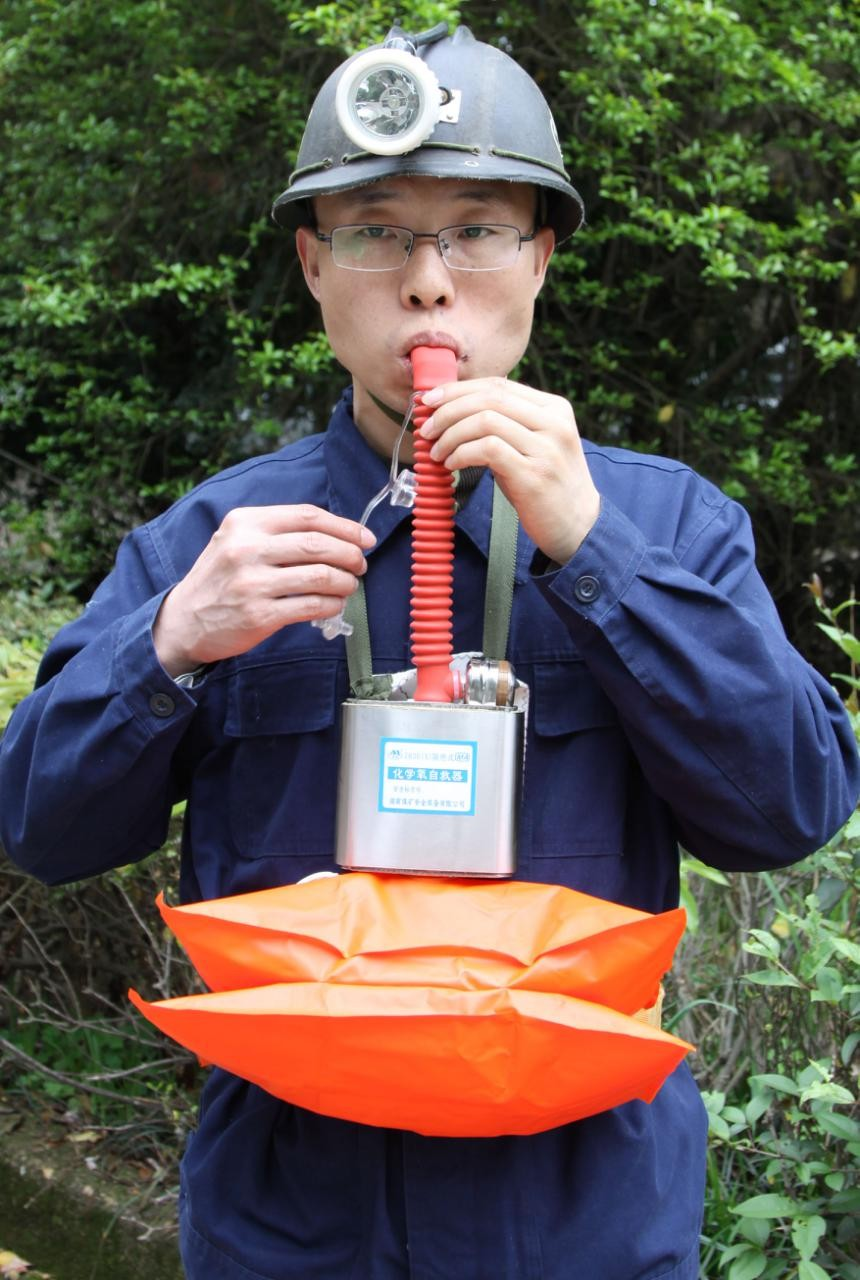

气囊○25 鼓起后拨掉口具塞 ⑮(见图 8)迅速将呼吸软管⑱口具部分含入口中,口具片⑰置于唇齿之间,牙齿咬住牙垫⑯,闭紧嘴唇(见图 9)。


图 8 图 9


4.4 夹好鼻夹

两手同时分别抓住两个鼻夹垫的圆柱体,将弹簧拉开,将鼻夹垫准确地夹住鼻子,确保佩戴者不能通过鼻孔进行呼吸。(见图 10)。


图 10

4.5 调整脖带

如果脖带⑲过长,向下拉动脖带调节扣⑭下方的红色短带⑪,缩短脖带⑲至合适长度(见图 11);
如果脖带⑲过短,一只手松开调节扣⑭,另一只手拉长脖带⑲至合适长度(见图 12)。



图 11 图 12

5. 撤离灾区

正确选择逃生路径,果断撤离灾区。撤离初期如果感到吸气不足时,不要惊慌,应放慢脚步,做深呼吸,待气量充足时再快步行走(见图 13)。


图 13

□ 信息管理


1. 无源信息模块的功能

1.1 自动保存智能自救器气密检测仪检测的结果。
1.2 保存产品制造信息和产品用户使用信息。
1.3 在无线供电状态下,检测并上传产品内部空间内的相对湿度、温度参数; 检测并上传产品封印条状态;上传产品其它信息。

2. 与本公司生产的 CLF100Wb 智能矿灯充电架或自救器信息采集终端配套使用的功能。

2.1 可显示产品信息(使用者姓名、取放时间、累积使用班数、产品状态等信息)。
2.2 产品异常情况(相对湿度超过规定值或封印条断裂等)报警。
2.3 产品使用管理报表功能。
2.4 考勤管理功能。

(详见相关系统软件说明书)

3. 自救器APP 查询功能

从本公司网站上下载自救器APP 并安装到具有NFC 功能手机上,可以查询产品制造及产品用户使用的相关信息。

□注意事项
1. 使用本产品前须认真阅读本说明书并熟练掌握其佩戴使用方法。
2. 本产品属一次性佩戴使用产品。超过有效期或已佩戴使用过的产品,不允许修复使用。
3. 严禁无故打开本产品;严禁随意拆卸本产品或更换其零部件。如本产品外壳意外开启,应立即停止使用并作报废处理。
4. 在井下工作时,一旦发现事故征兆,就应立即佩戴本产品,并马上撤离现场。
5. 佩戴本产品撤离灾区时,要沉着、冷静,最好匀速行走,并保护好本产品的气囊不受意外破损。
6. 在整个逃生过程中,要注意把口具、鼻夹戴好,确保不漏气,绝不可以从嘴中取下口具讲话。万一碰掉鼻夹,应立即夹上鼻夹,绝对不能用鼻孔吸气。
7. 佩戴使用化学氧自救器过程中,吸入的气体会相对干热,这是化学氧自救器正常工作的表现;佩戴使用化学氧自救器时有可能会感觉吸入的气体有轻微的异味,这是由于微量药粉从药层中被呼吸气流带来而产生的,属正常现象。上述情况下切不可因感觉佩戴不舒适而取下化学氧自救器。

□维护保养


1. 使用本产品时应避免碰撞、跌落,不允许当工具使用,不允许用尖锐的器具砸碰,不能浸泡水中。
2. 本产品长期存放处应避免日光直射,产品应远离热源,不要与易燃易爆及腐蚀性物品接触或同放一室,存放室应保持通风、干燥。
3. 每班开始携带使用前,要检查本产品扳手防护盖及外壳有无破损,如发现不正常现象应立即停止使用并作相应处理;每班携带使用后,应将本产品擦拭干净。
4. 至少每季度对产品进行一次气密检测,发现产品气密破坏的要作相应处理; 受到剧烈撞击有漏气可能的产品,应及时进行检查并作相应处理。
5. 超过有效期或已报废的产品,应由受过培训的人员打开产品外壳,启动初期供氧装置,卸下气囊,用大量水冲洗干净产品内部的生氧药剂后分类处理。超过有效期或已报废的产品切不可乱丢乱放,以免引起其它意外情况出现。


警示

1. 本产品仅供一次性使用!
2. 严禁无故打开本产品!
3. 严禁随意拆卸本产品或更换本产品零部件!
4. 超过有效期或已损坏的产品严禁使用!
5、超过有效期或已报废的产品请按本说明书要求妥善处理!


提示

1. 《煤矿安全规程》(2016 版)第六篇第二章第六百八十六条规定:入井人员必须随身携带额定防护时间不低于 30min 的隔绝式自救器。矿井应当根据需要在避灾路线上设置自救器补给站。补给站应当有清晰、醒目的标识。《煤矿井下紧急避险系统建设管理暂行规定》第二章第八条第三节明确提出紧急避险设施内应配备有效防护时间不低于 45 分钟的隔绝式自救器。
2. 《煤矿自救器管理规定》内规定:化学氧自救器至少每季度进行一次气密性检测。建议使用本公司制造的能自动将气密性检测结果存储在产品内置模块上的ZJQM-X 智能型自救器气密校验仪。
